Cette machine est restée trop longtemps sans jouer son rôle principal : servir des crêpes contre des pièces de 1 F.
Ainsi a débuté la Grande Restauration de la Self Crêpe !
Après une bref inspection et tentative de réparation de la carte électronique qui avait pris le 220V, la machine ne voulait toujours pas redémarrer.
Alors plutôt que de tenter de réparer cette carte, la décision a été prise de recréer le “cerveau” de cette self crêpes en se basant sur un microcontroleur digne de ce nom.
On commence par supprimer tous les vestiges du passé inutile… Notamment les différents compteurs.
La carte de gestion des crédits ne sera plus utile, elle passe aussi à la trappe.
Voici le petit microcontroleur qui va prendre en charge toutes les opérations crêpesques. Le soudage sur chaque pate du composant a été un peu délicat, depuis, on a commandé des CI tout prêt pour faciliter la pose du µcontrôleur.
L’ancienne carte éléctronique, on ne la conserve que pour utiliser l’étage d’alimentation et le brochage existant.
Pendant ce temps, la machine continue d’être vidée de ses organes…
Le µcontrôleur est prêt pour une première séance d’essai avec pour commencer… des leds qu’on s’amuse à faire clignoter.
Il est mignon hein !
La carte de débuguage fournie avec le kit de développement du µcontrôleur.

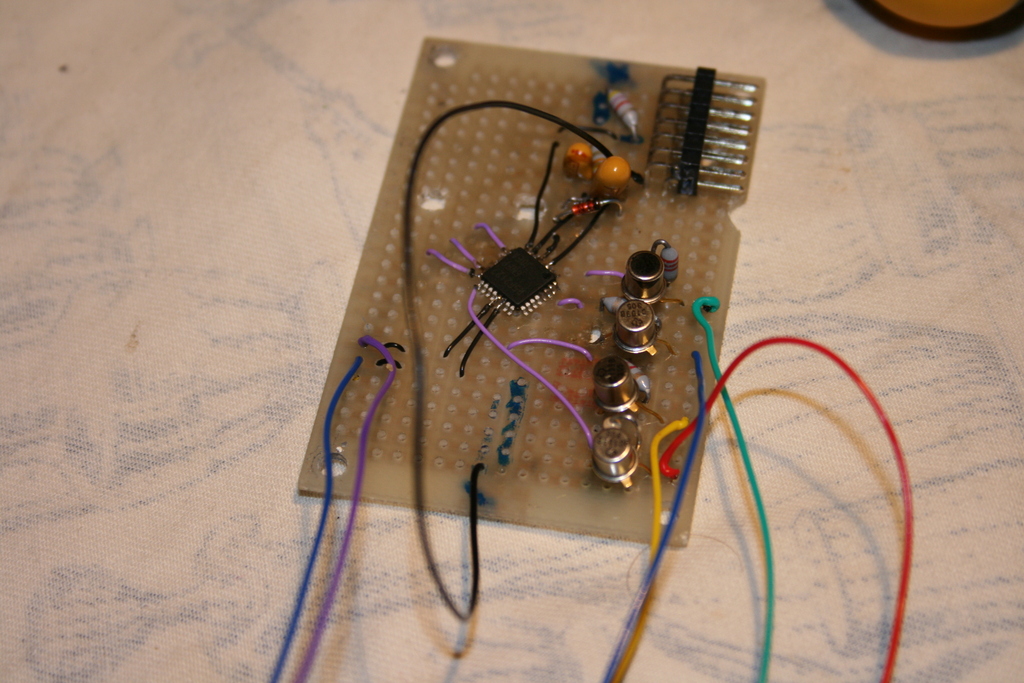

On continue la mise en place des différents transistors qui vont servir à déclencher les différents éléments de la machine.
La carte est prête à être alimentée, on tire les câbles nécessaires…

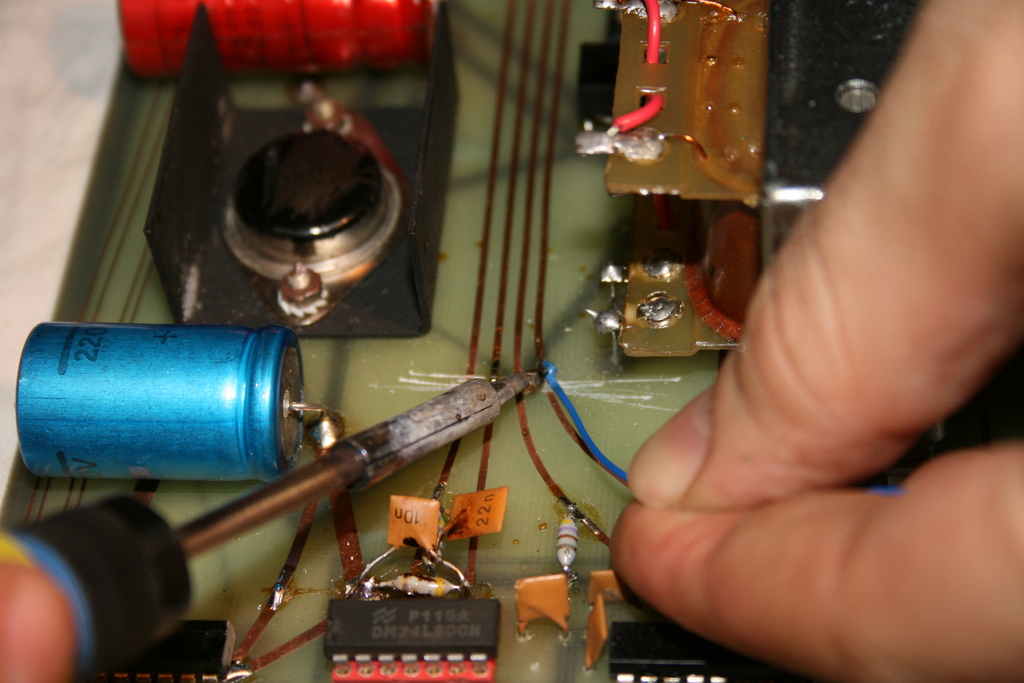

… et on se branche directement sur l’alimentation de la carte d’origine.
La “carte fille” est en place pour procéder aux tests !
Le cablage de la machine a été entièrement revu et la place est nette.
Le programme doit tenir en 200 lignes, le langage est du C.
Un IDE est fourni par l’éditeur du µcontrôleur, pas mal mais Eclipse me manque 🙂
La “carte fille” est repositionnée pour que la carte d’origine puisse rentrer dans son emplacement d’origine.
Le bac à crêpes est rempli, les tests grandeur nature vont commencer !
On simule l’insertion d’un pièce… Le cylindre se met en préchauffage.
Au bout de quelques dizaines secondes, la pompe fait monter la pâte à crêpe dans le bec de chargement.
Et le cylindre très chaud passe dans ce bec et se charge en pâte.
On procède aux différents réglages pour affiner le déclenchement de la brosse qui va décoller la crêpe une fois cuite.
Cette première crêpe ressemblera plus à un pan cake, mais on va pouvoir bientôt passer à la production en série !
Déclenchement de la fabrique de crêpes !
Il faut compter environ 40 secondes par crêpe, le débit est sympathique, difficile de manger aussi vite que la machine.
La pile de crêpes obtenues… Servez-vous !
Une vue complète du ventre de la machine
L’ensemble se nettoie très facilement après utilisation, les matériaux sont de type “alimentaires”.
Les étapes les plus sympathiques de cette “remise en route” ont été :
- de retrouver l’algorithme de fabrication d’une crêpe
- de débugguer les temporisations et effets de bord (voire de débordage de pâte à crêpe)
- avoir le plaisir d’entendre cette machine ronronner à nouveau
